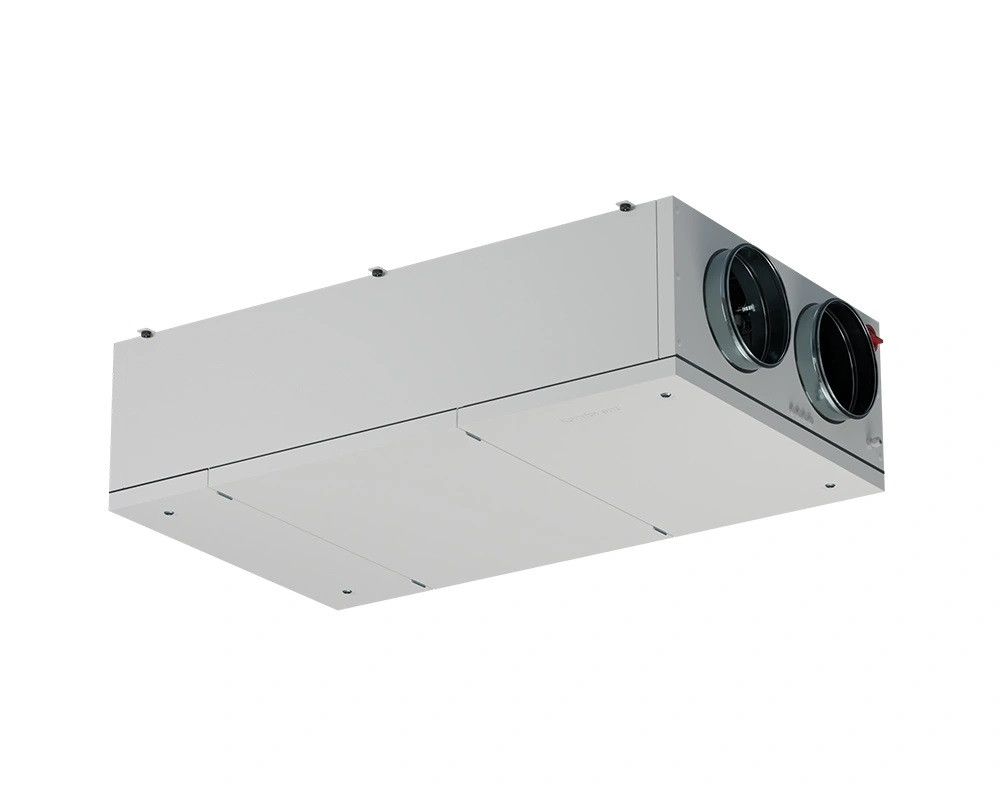

VERSO R 1500 F C5
Varianty provedení VZT jednotky
F - podstropní provedení
F-E - vestavěný elektrický ohřívač
F-HW/DH - externí vodní ohřívač instalovaný do VZT potrubí (možno použít i ohřívač/chladič DHCW)
Varianty rotačního tepelného výměníku
SL/A - kondenzační, vyšší účinnost ZZT
- BIM Model na MagiCAD cloud
Katalogový list R 1500 F
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky
Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 1500 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 195 | ||
| Rozměry jednotky ŠxVxH, mm | 1807x485x1050 | ||
| Rozměry filtrů ŠxVxH, mm | 472x402x96 | ||
| Napájení (HE), V | 3~400 | ||
| Maximální provozní proud (HE), A | 12,1 | ||
| Min. průřez napájecího vodiče E, mm2 | 5x2,5 | ||
| Výkon elektrického ohřívače (HE), kW | 6 | ||
| Minimální prostor pro údržbu, mm | 660 | ||
| Akustický výkon LWA do okolí, dB(A) | 53 | ||
| Akustický tlak LPA, dB(A), ve vzdálenosti 3m od opláštění | 41 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO R 1500 F - výkres dwg
VERSO R 1500 F - 3D Revit model
VERSO R 1500 F schéma dílů a manuál pro recyklaci
VERSO R 1500 F - funkční schéma
VERSO R 1500 F - schéma zapojení (el. ohřívač)
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-315-LF24/LM24 |
| Vodní ohřívač | DH-315 |
| Vodní ohřívač/chladič | DHCW-315 |
| Směšovací uzel | PPU-HW-3R-15-1,0-W2 |
| 2-cestný ventil | VVP47.20-4,0+SSP61 |
| Přímý výparník | DCF-1,4-10 |
| Vodní chladič | DCW-1,4-9 |
