Úvod    Kategorie    Designové ventily a difuzory ERGOVENT

Designové ventily a difuzory ERGOVENT

Objevte čisté linie talířových ventilů ERGOVENT





Hlavní výhody talířových ventilů ERGOVENT

Moderní design
Umožňuje instalaci do podhledu nebo stěny bez jakýchkoli rámečků. Po natření ventil dokonale splyne s okolním interiérem. Viditelná zůstává pouze estetická štěrbina umožňující plynulé proudění vzduchu aerodynamicky tvarovaným tělem ventilu.

Snadná montáž
Talířové ventily je možné připojit k systému nuceného větrání všemi standardními způsoby (plenum box, flexibilní potrubí nebo přímo na SPIRO potrubí). Ventil je připraven k  instalaci do desek s libovolnou tloušťkou. Připojovací průměry 100, 125 a 160 mm.
Vysoká kvalita zpracování

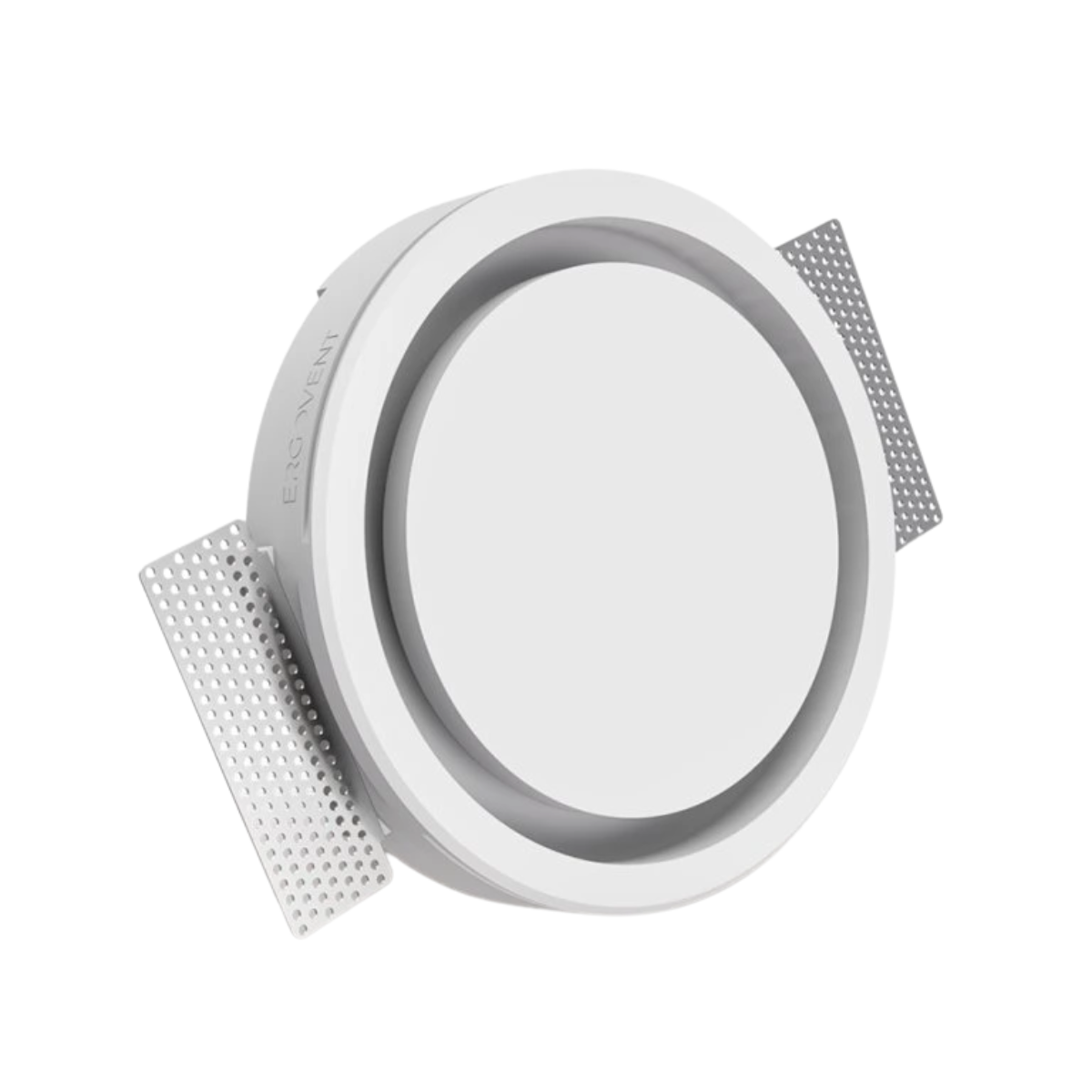

Přesné a odolné tělo difuzoru ze sádry. Silné magnetické držáky pevně držící středovou desku. Nastavitelné fixační přírubu pro sádrokartonové desky libovolné tlušťky. Speciálně tvarovaná hrana pro snadné spojení s deskou. Aerodynamický tvar.

Instalace talířových ventilů ERGOVENT

Základní montážní postupy a přípravné práce
Talířové ventily ERGOVENT lze snadno připojit k jakémukoli standardnímu potrubnímu systému o průměru 100 mm, 125 mm nebo 160 mm.
V případě použití SPIRO potrubí lze anemostat připojit přímo do potrubí za tvarovku. Další variantou je použití flexibilního potrubí.

V případě instalace do systému z flexibilního plastového potrubí 75 nebo 90 mm jsou difuzory instalovány do standardních plenum boxů. Variantou může být použití plenum boxu ERGOVENT s nízkou připojovací výškou.

Talířové ventily se vyrábějí se standardními průměry připojení: 100 mm, 125 mm a 160 mm.

Základní rozměry nezbytné pro úspěšnou instalaci

SPIRO potrubí - přímá instalace SPIRO potrubí - instlace přes flexibílní potrubí

FLEXI systém 75/90 mm
Připojení do standardního plenum boxu

FLEXI systém 75 mm
Připojení do plenum boxu EGROVENT

Způsoby instalace

Podrobný instalační manuál ke stažení

Přímé připojení do SPIRO potrubí



Přímé připojení do SPIRO potrubí s použitím flexibilního doměru


Připojení do plenum boxu před zákrytem sádrokartonovými deskami


Připojení do plenum boxu po zákrytu sádrokartonovými deskami
