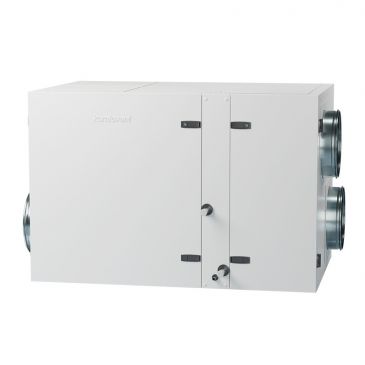

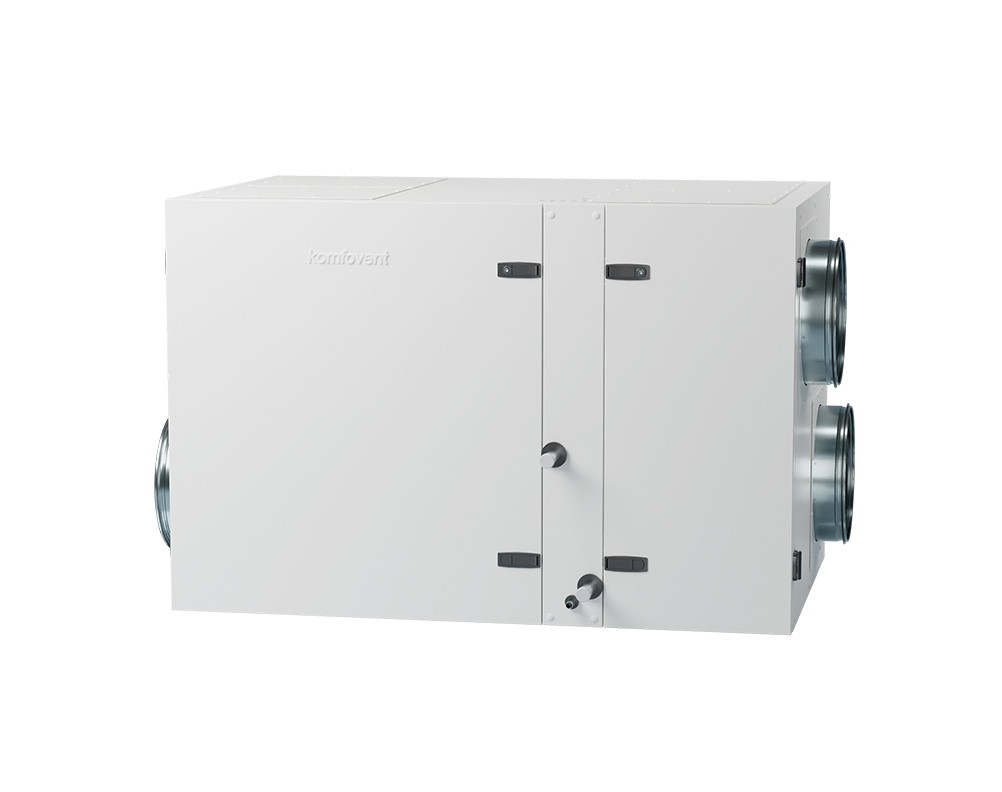

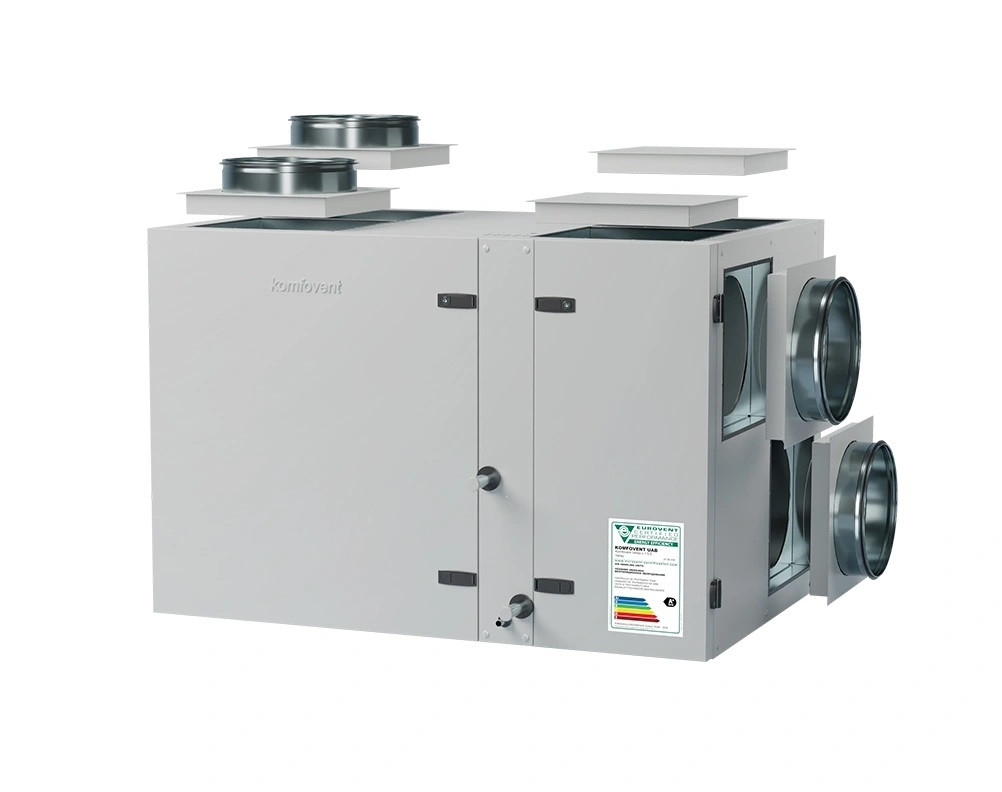

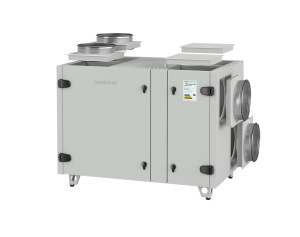

VERSO R 1000 U/H/V C5
Varianty provedení VZT jednotky
H - horizontální provedení (fixně umístěná hrdla do stran)
H-E - vestavěný elektrický ohřívač
H-W - vestavěný vodní ohřívač
V - vertikální provedení (fixně umístěná hrdla na horní straně)
V-E - vestavěný elektrický ohřívač
V-W - vestavěný vodní ohřívač
UH(V) - univerzální provedení (hrdla s variabilní orientací - horizontálně/vertikálně)
UH(V)-E - vestavěný elektrický (E) ohřívač
UH(V)-HCW - vestavěný vodní ohřívač/chladič
UH(V)-HCDX - vestavěný přímý výparník s možností ohřev/chlazení
Varianty rotačního tepelného výměníku
L/A - kondenzační, standardní účinnost ZZT
SL/A - kondenzační, vyšší účinnost ZZT
L/AZ - sorpční
- BIM Model na MagiCAD cloud
Katalogový list R 1000 U
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

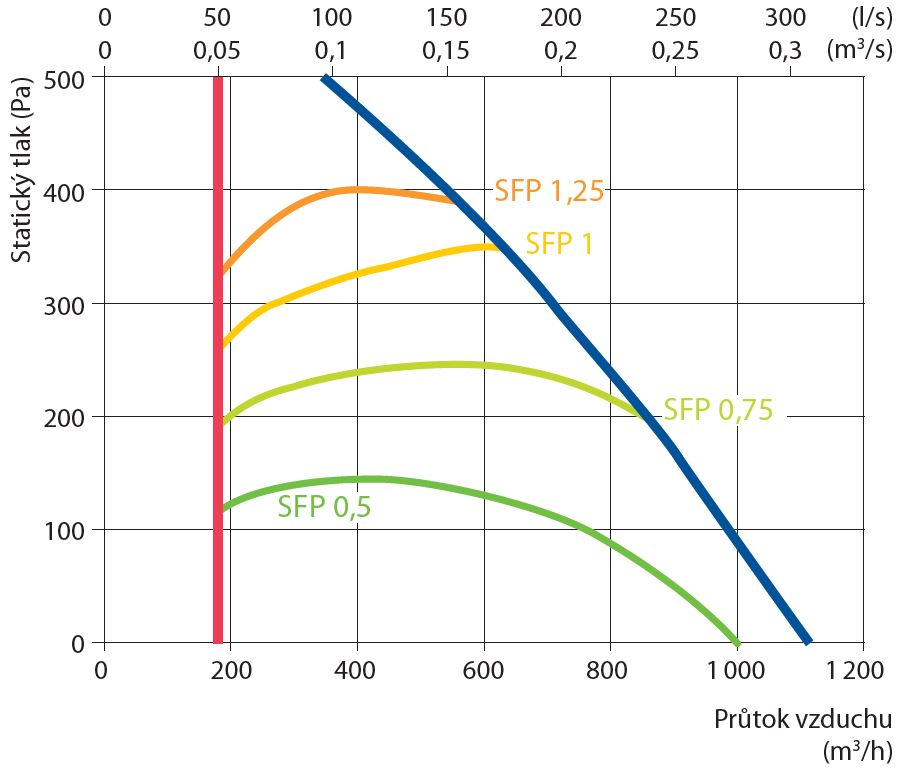

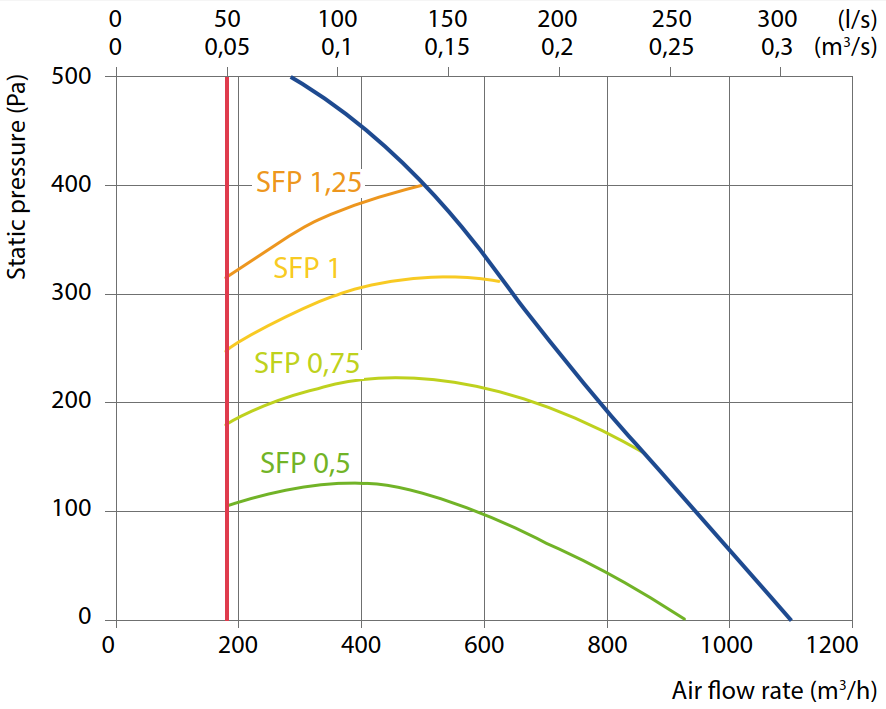

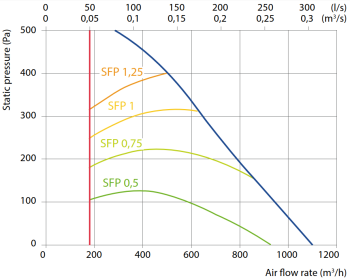

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 979 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 196 | ||
| Rozměry jednotky ŠxVxH, mm | 1355x905x906 | ||
| Rozměry filtrů ŠxVxH, mm | 800x400x46 | ||
| Napájení (HW), V | 230 | ||
| Napájení (HE), V | 3~400 | ||
| Maximální provozní proud (HW), A | 3,3 | ||
| Maximální provozní proud (HE), A | 7,3 | ||
| Výkon elektrického ohřívače (HE), kW | 3 | ||
| Minimální prostor pro údržbu, mm | 800 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 42 | ||
| Ovládací panel | C5.1 | ||
