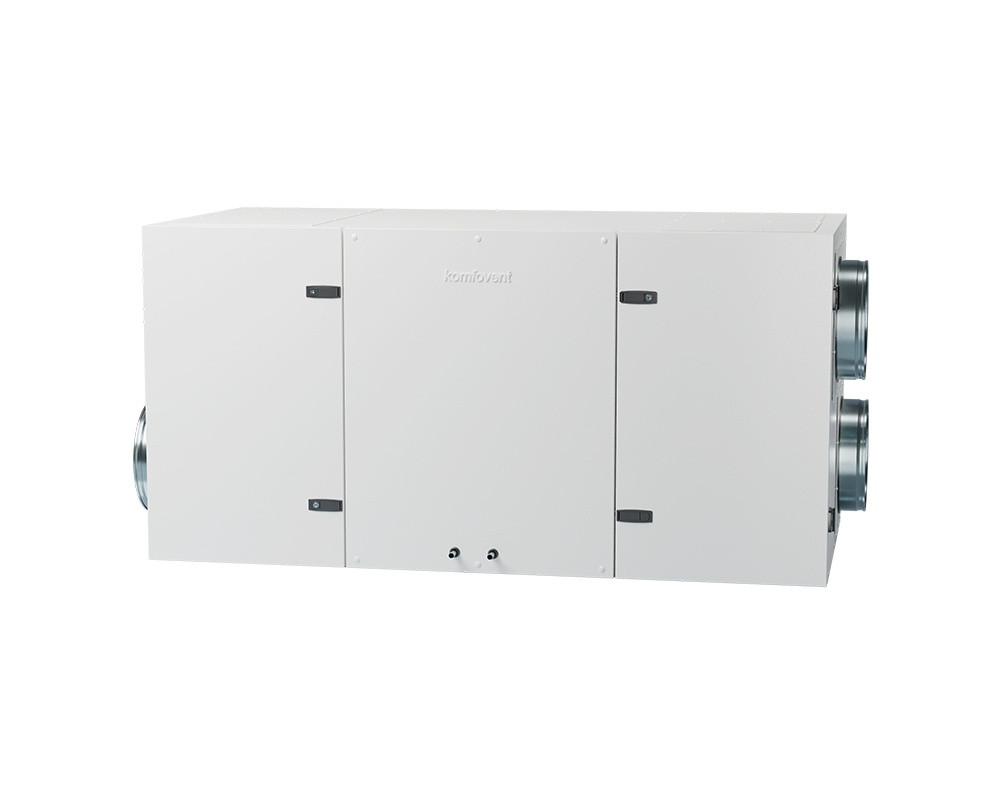

VERSO CF 1700 U/H/V C5
Varianty provedení VZT jednotky
H - horizontální provedení (fixně umístěná hrdla do stran)
H-E - vestavěný elektrický ohřívač
H-W - vestavěný vodní ohřívač
V - vertikální provedení (fixně umístěná hrdla na horní straně)
V-E - vestavěný elektrický ohřívač
V-W - vestavěný vodní ohřívač
UH(V) - univerzální provedení (hrdla s variabilní orientací - horizontálně/vertikálně)
UH(V)-E - vestavěný elektrický (E) ohřívač
UH(V)-HCW - vestavěný vodní ohřívač/chladič
UH(V)-HCDX - vestavěný přímý výparník s možností ohřev/chlazení
Katalogový list CF 1700 U
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

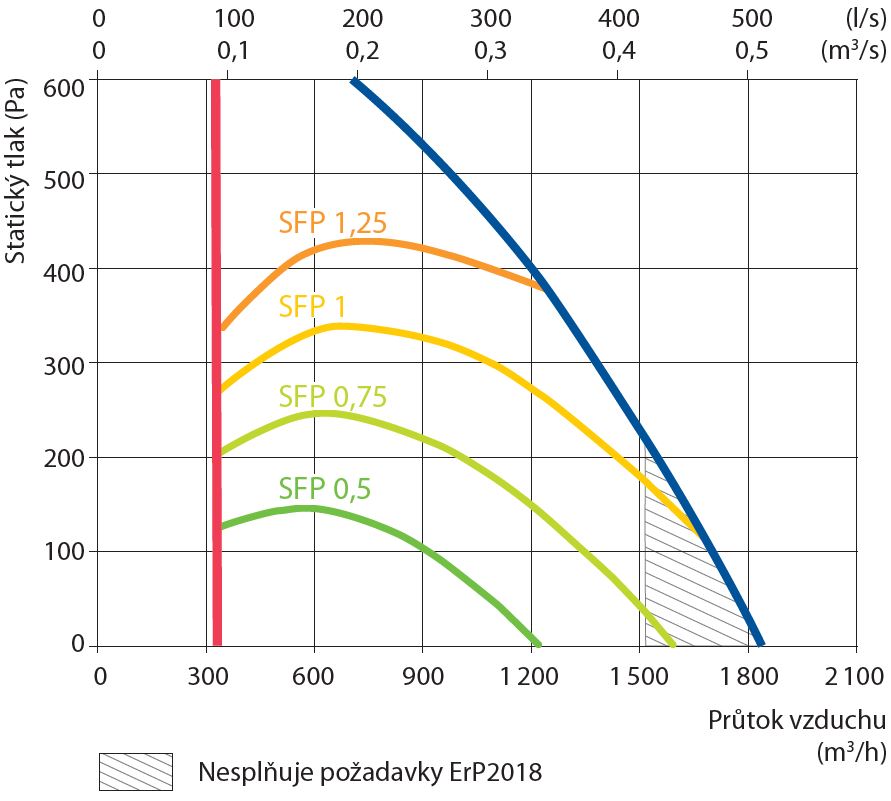

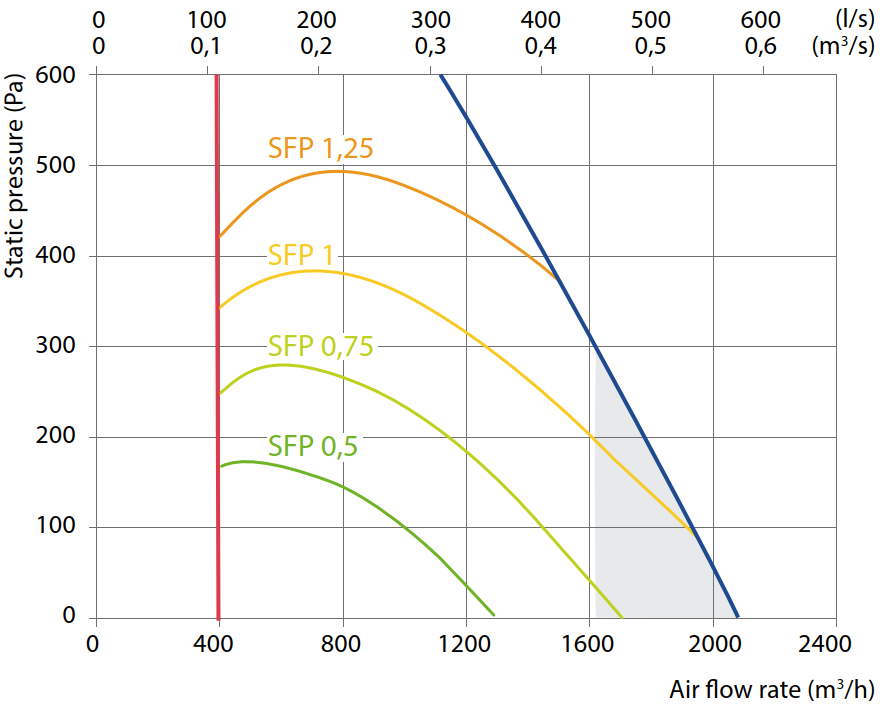

Výkonová charakteristika
Aktuální technické parametry VZT jednotek VERSO jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu dle ErP 2018, m3/h | 1600 | ||
|---|---|---|---|
| Tloušťka panelu, mm | 50 | ||
| Hmotnost jednotky, kg | 243 | ||
| Rozměry jednotky ŠxVxH, mm | 1810x905x910 | ||
| Rozměry filtrů ŠxVxH, mm | 800x400x46 | ||
| Napájení (HW), V | 1~230 | ||
| Napájení (HE), V | 3~400 | ||
| Maximální provozní proud (HW), A | 7,1 | ||
| Maximální provozní proud (HE), A | 13,3 | ||
| Výkon elektrického ohřívače (HE), kW | 4,5 | ||
| Minimální prostor pro údržbu, mm | 800 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 46 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO C5 instalační manuál
VERSO Standard C5.1 uživatelský manuál
VERSO CF 1700 U - výkres dwg
VERSO CF 1700 U - el. ohřívač 3D model
VERSO CF 1700 U - vodní ohřívač 3D model
VERSO CF 1700 U schéma dílů a manuál pro recyklaci
VERSO CF 1700 U - funkční schéma
VERSO CF 1700 U - el. ohřívač schéma zapojení
VERSO CF 1700 U - vodní ohřívač schéma zapojení
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-315-LF24/LM24 |
| Směšovací uzel | PPU-HW-3R-15-1,6-W2 |
| 2-cestný ventil | VVP47.20-4,0+SSP61 |
| Přímý výparník | DCF-1,6-11 |
| Vodní chladič | DCW-1,6-11 |
