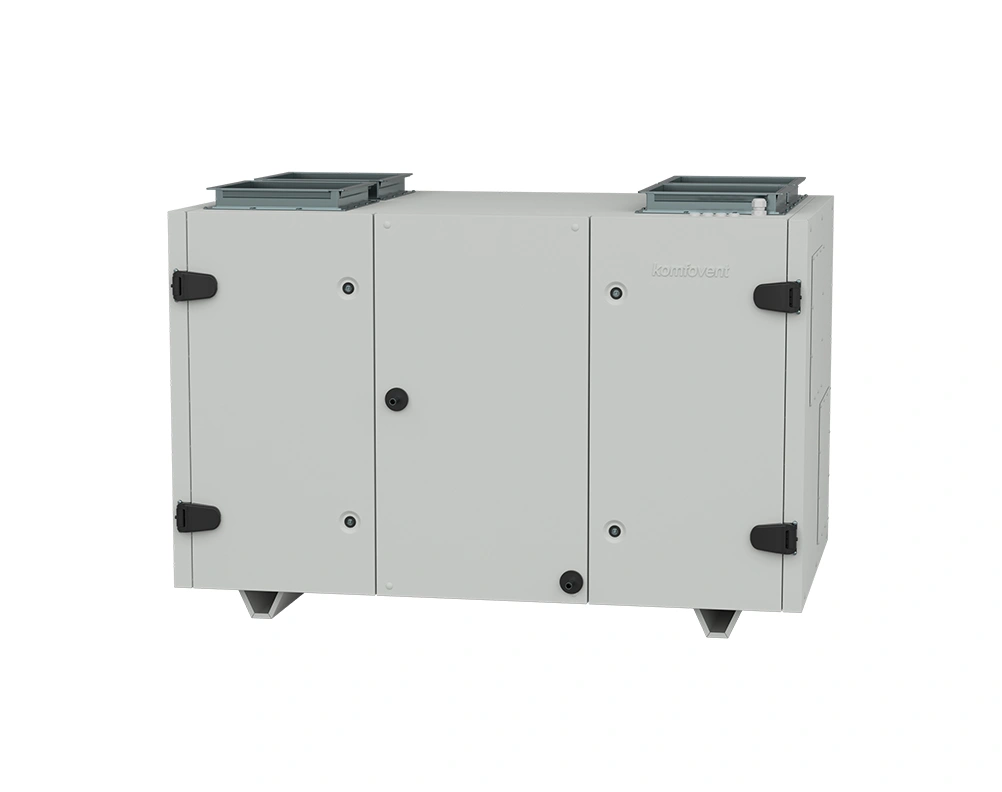

RHP 1600 U
- Nominální průtok vzduchu - 1700 m3/h
- Kompletní řešení vnitřního klimatu (větrání, ZZT, chlazení, topení).
- "Plug and Play" - naplněno chladivem ve výrobě
- Integrovaný systém regulace KOMFOVENT C5
- 16 variant připojení k potrubí
- BIM Model on MagiCAD cloud
Katalogový list RHP 1600 U
Popis řídícího systému jednotek VERSO - KOMFOVENT C5
Možnosti ovládání VZT jednotky

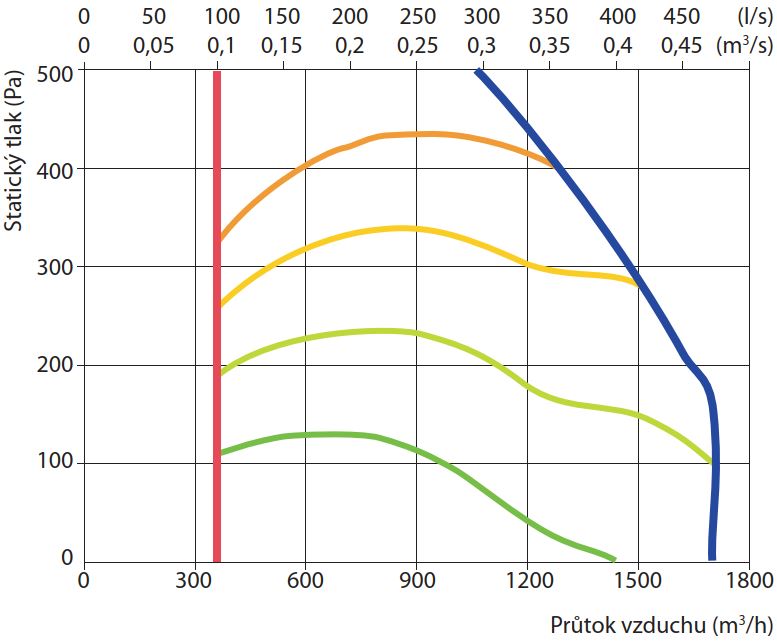

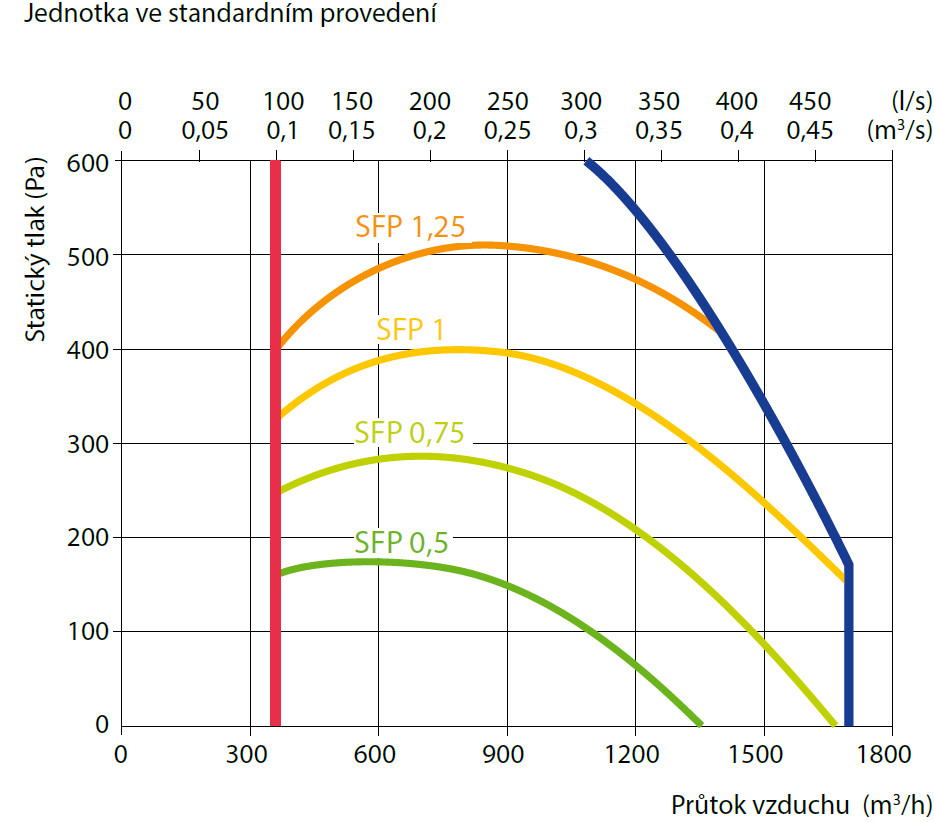

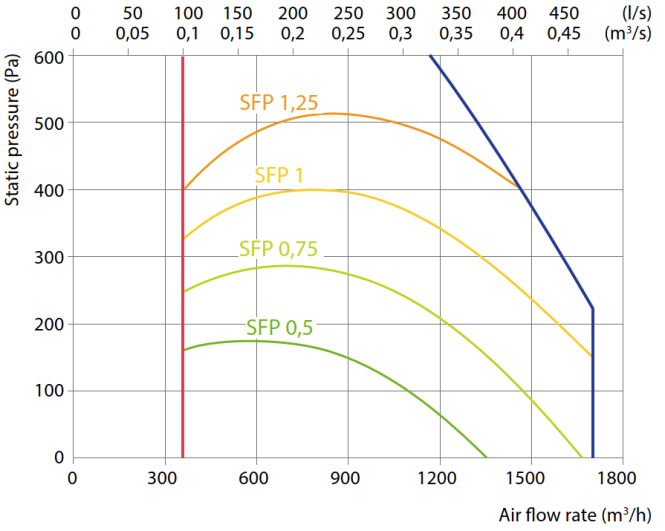

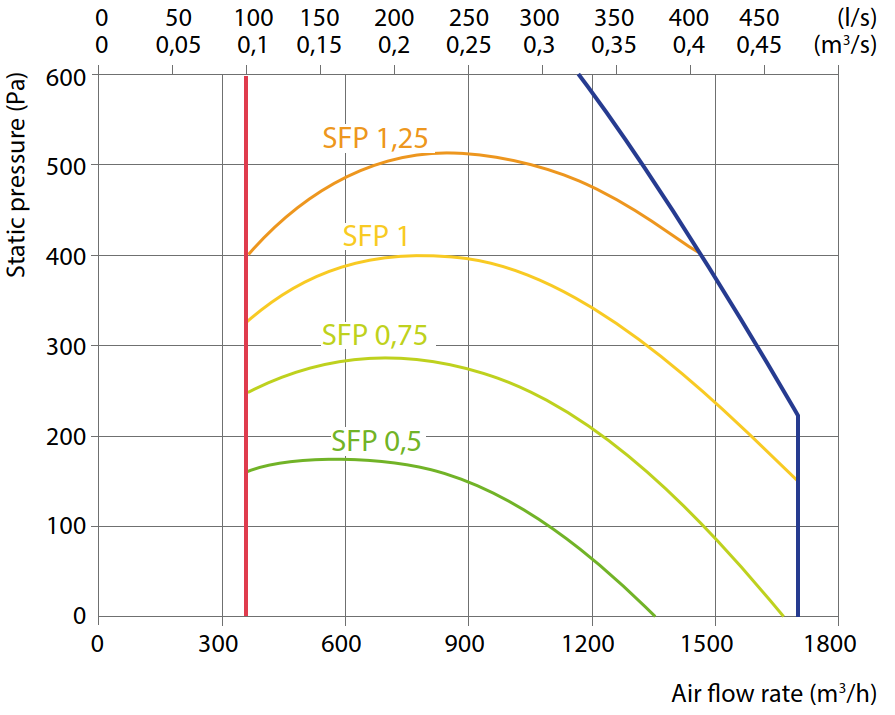

Výkonová charakteristika
Aktuální technické parametry VZT jednotek RHP jsou k dispozici v návrhovém programu. Návrhový program VERSO - stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 1700 | ||
|---|---|---|---|
| Hmotnost jednotky, kg | 270 | ||
| Rozměry jednotky ŠxVxH, mm | 1505x905x905 | ||
| Rozměry filtrů ŠxVxH, mm | 805x400x46 | ||
| Napájení, V | 3~400 | ||
| Maximální provozní proud, A | 12,2 | ||
| Chladivo R134, kg | 3,4 | ||
| Minimální prostor pro údržbu, mm | 800 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 45 | ||
| Ovládací panel | C5.1 | ||
Soubory ke stažení
VERSO Standard C5.1 uživatelský manuál
RHP 1600 U - výkres dwg
RHP 1600 U - schéma dílů a manuál pro recyklaci
RHP 1600 U - funkční schéma
RHP 1600 U - schéma zapojení
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | SRU-M-300x300-LF24/CM24 |
