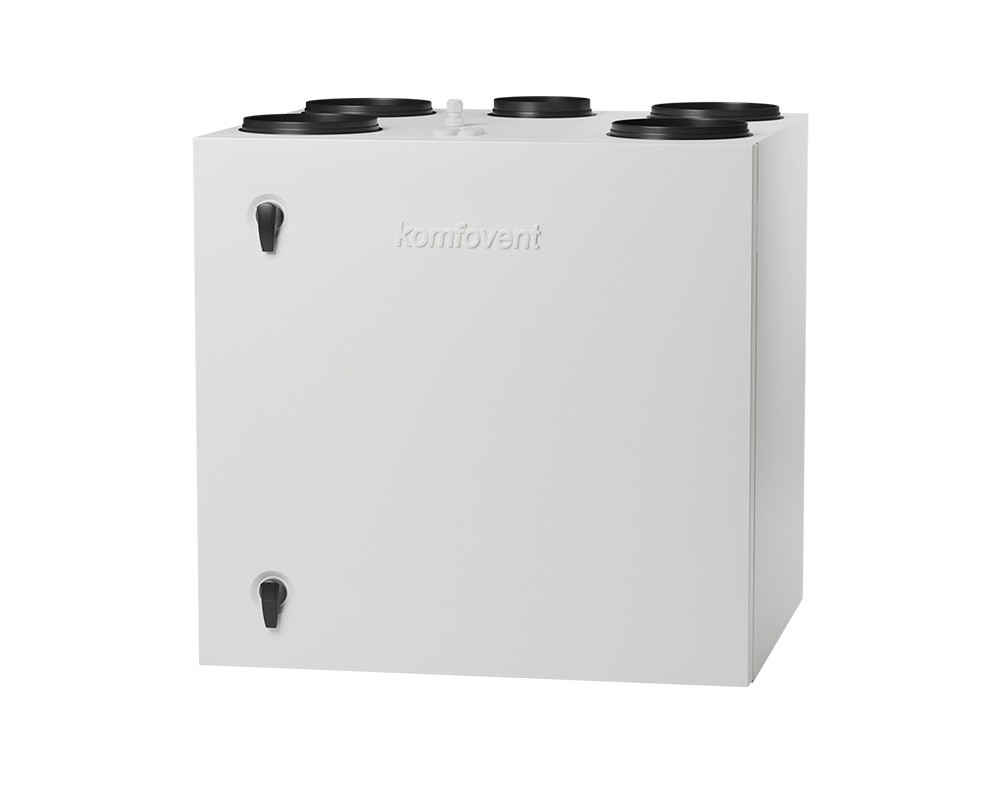

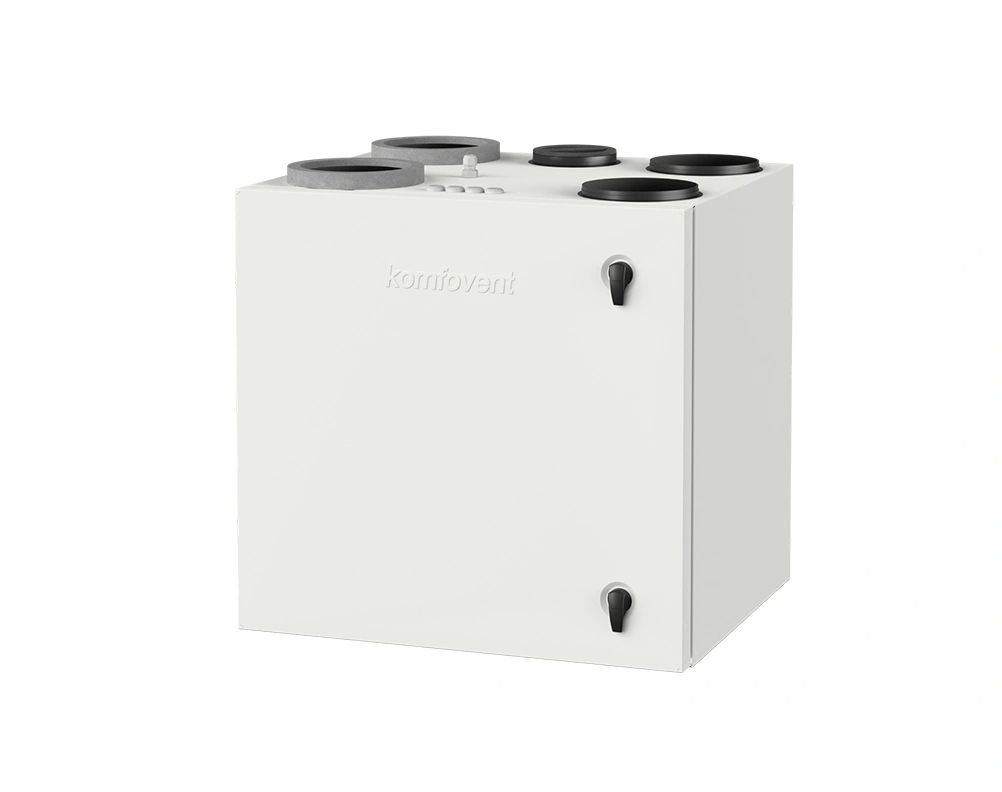

DOMEKT R 450 V C6M
- Maximální průtok vzduchu - 496 m3/h
- A+ energetická třída
- Integrovaný systém regulace KOMFOVENT C6M
- Passive house certifikát
- velmi tichá (34 dBA ve vzdálenosti 3 m)
- BIM Model na MagiCAD cloud
Katalogový list R 450 V C6M
Popis řídícího systému jednotek DOMEKT - KOMFOVENT C6,C6M,C8
SVT kódy NZÚ:
SVT30836 - sorpční výměník ZZT (L/AZ)
SVT30413- kondenzační výměník ZZT (L/A)
Energetický štítek DOMEKT R 450 V C6M - sorpční výměník ZZT (L/AZ)
Energetický štítek DOMEKT R 450 V C6M - kondenzační výměník ZZT (L/A)
Možnosti ovládání VZT jednotky

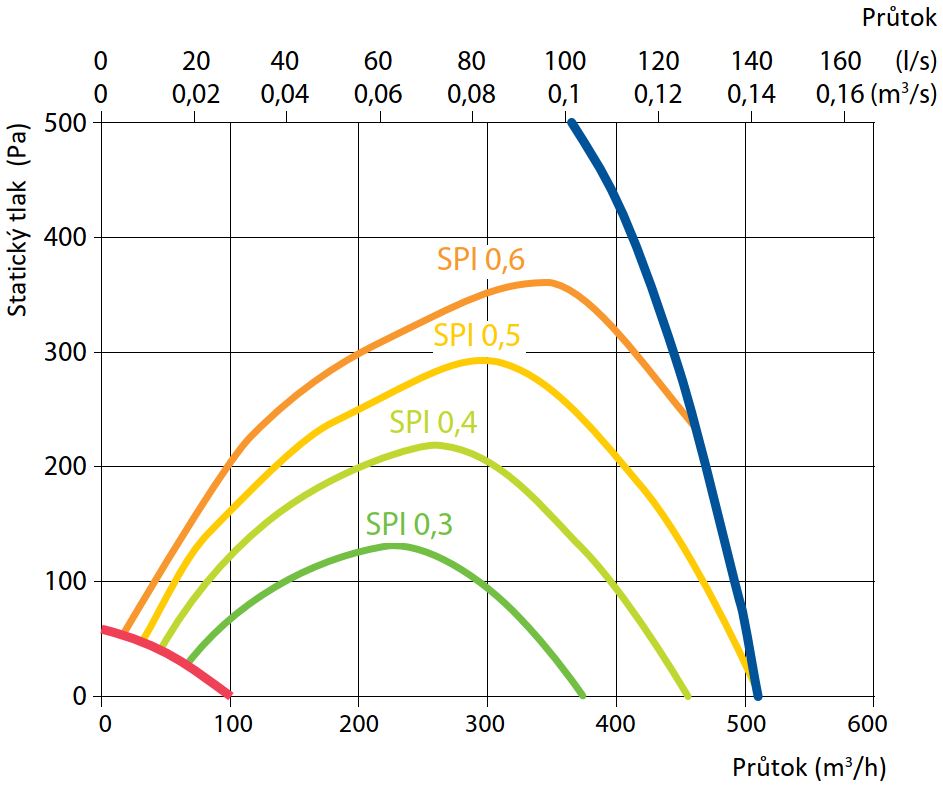

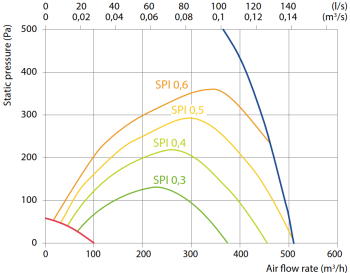

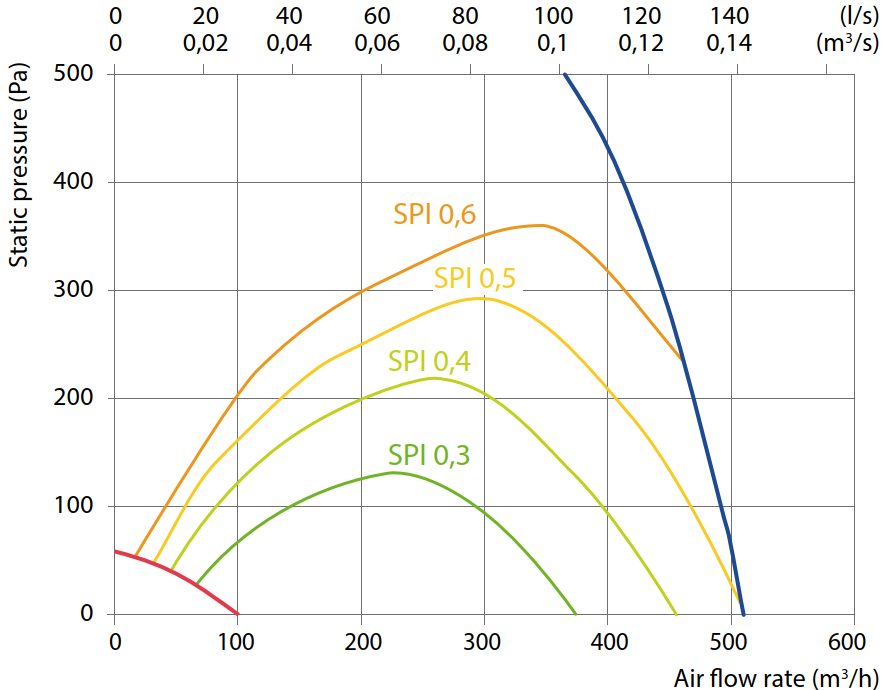

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT - stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 496 | ||
|---|---|---|---|
| Hmotnost jednotky, kg | 60 | ||
| Rozměry jednotky ŠxVxH, mm | 680x655x585 | ||
| Rozměry filtrů ŠxVxH, mm | 517x278x46 | ||
| Napájení, V | 1~230 | ||
| Maximální provozní proud, A | 7,5 | ||
| Tepelná účinnost ZZT, % | 86 | ||
| Minimální prostor pro údržbu, mm | 700 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 34 | ||
| Ovládací panely | C6.1 + C6.2 | ||
Soubory ke stažení
DOMEKT C4, C5, C6 instalační manuál
Ovladače C6.1+C6.2 - návod k elektrické instalaci a uživatelský manuál
DOMEKT R 450 - výkres dwg
DOMEKT R 450 V schéma dílů a manuál pro recyklaci
DOMEKT R 450 V - funkční schéma
DOMEKT R 450 V - schéma zapojení
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-LF230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač/chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Přímý výparník | DCF-0,5-3 |
| Vodní chladič | DCW-0,5-3 |
