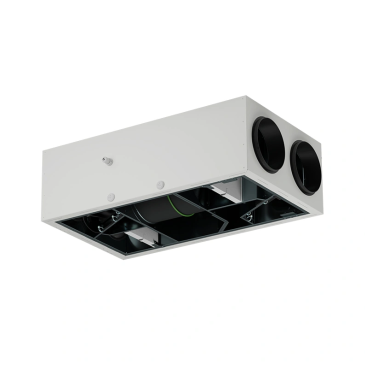

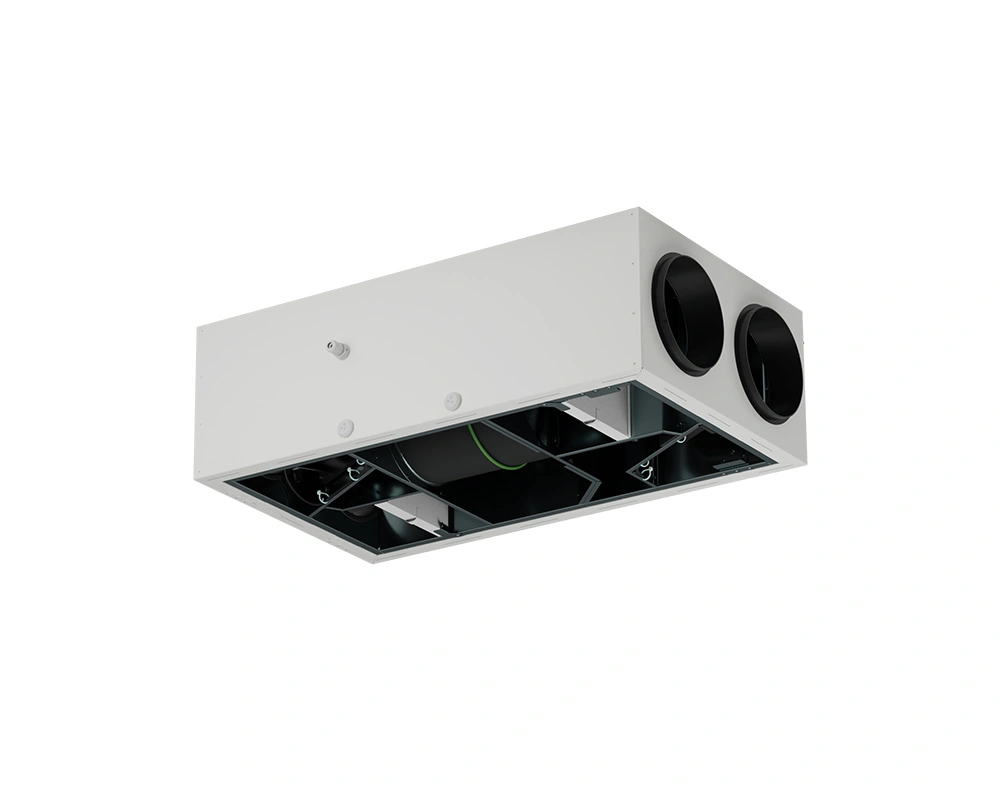

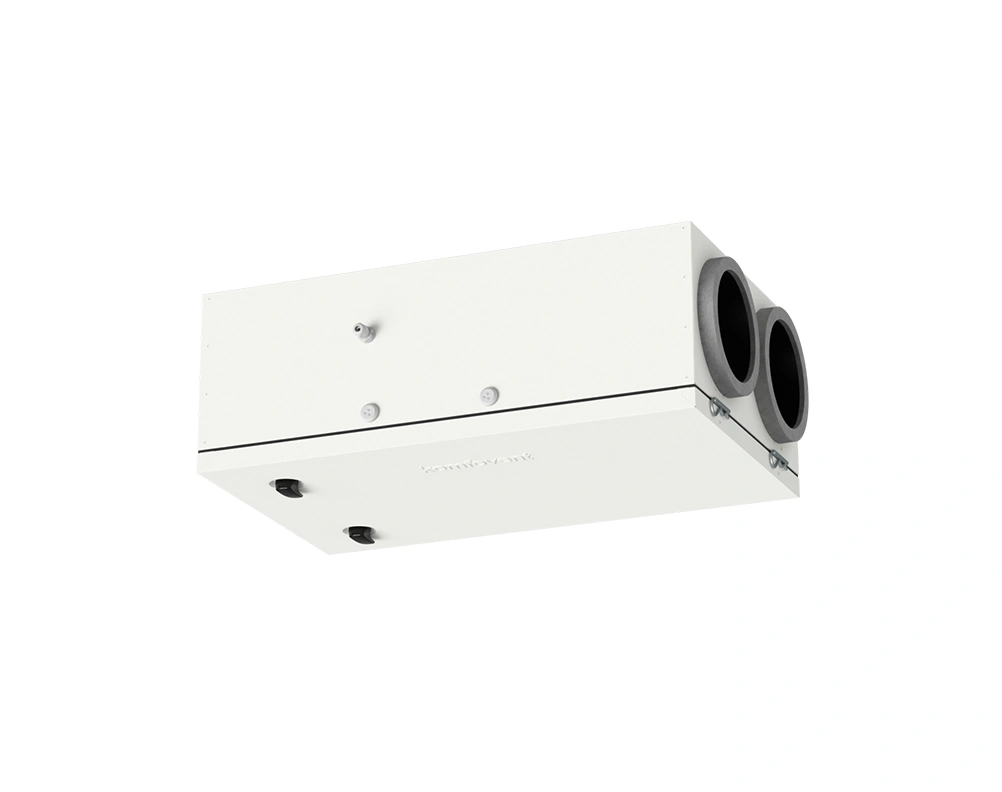

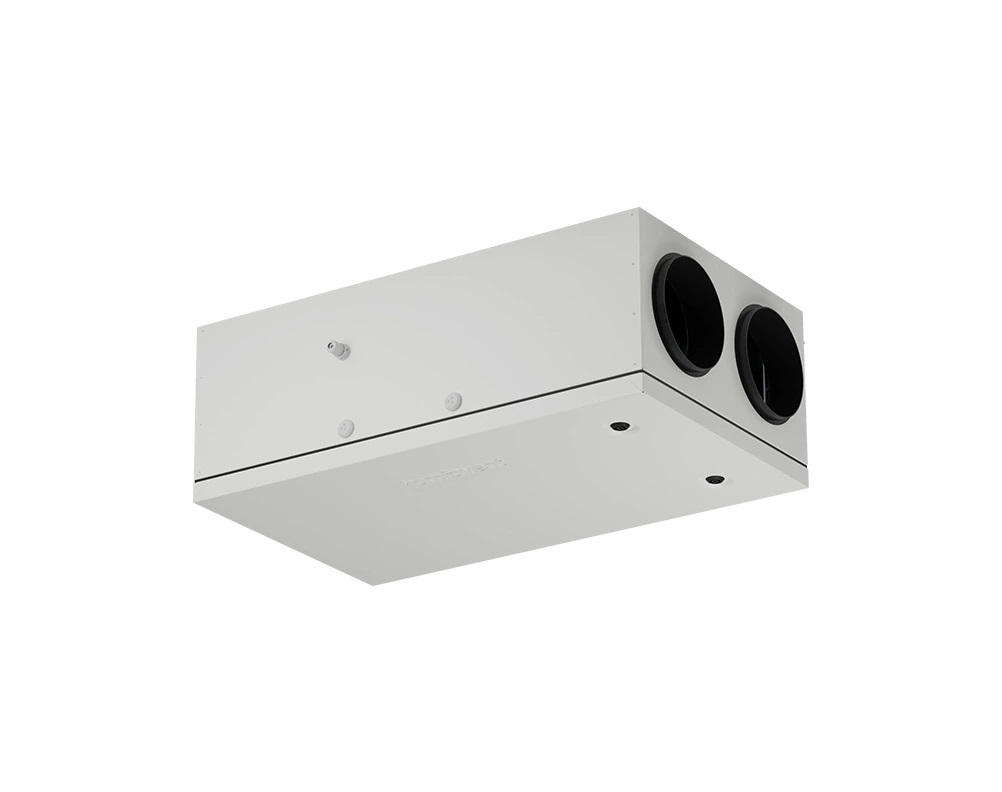

Domekt R 150 F C8
- Maximální průtok vzduchu - 150 m3/h
- A energetická třída
- Hloubka pouze 280 mm
- 3 montážní polohy: pod strop, na stěnu, na podlahu
- BIM Model on MagiCAD cloud
Katalogový list R 150 F C8
Popis řídícího systému jednotek DOMEKT - KOMFOVENT C6,C6M,C8
SVT kódy NZÚ:
SVT31819 - sorpční výměník ZZT (L/AZ)
SVT31820 - kondenzační výměník ZZT (L/A)
Energetický štítek Domekt R 150 F C8 - sorpční výměník ZZT (L/AZ)
Energetický štítek Domekt R 150 F C8 - kondenzační výměník ZZT (L/A)
Možnosti ovládání VZT jednotky

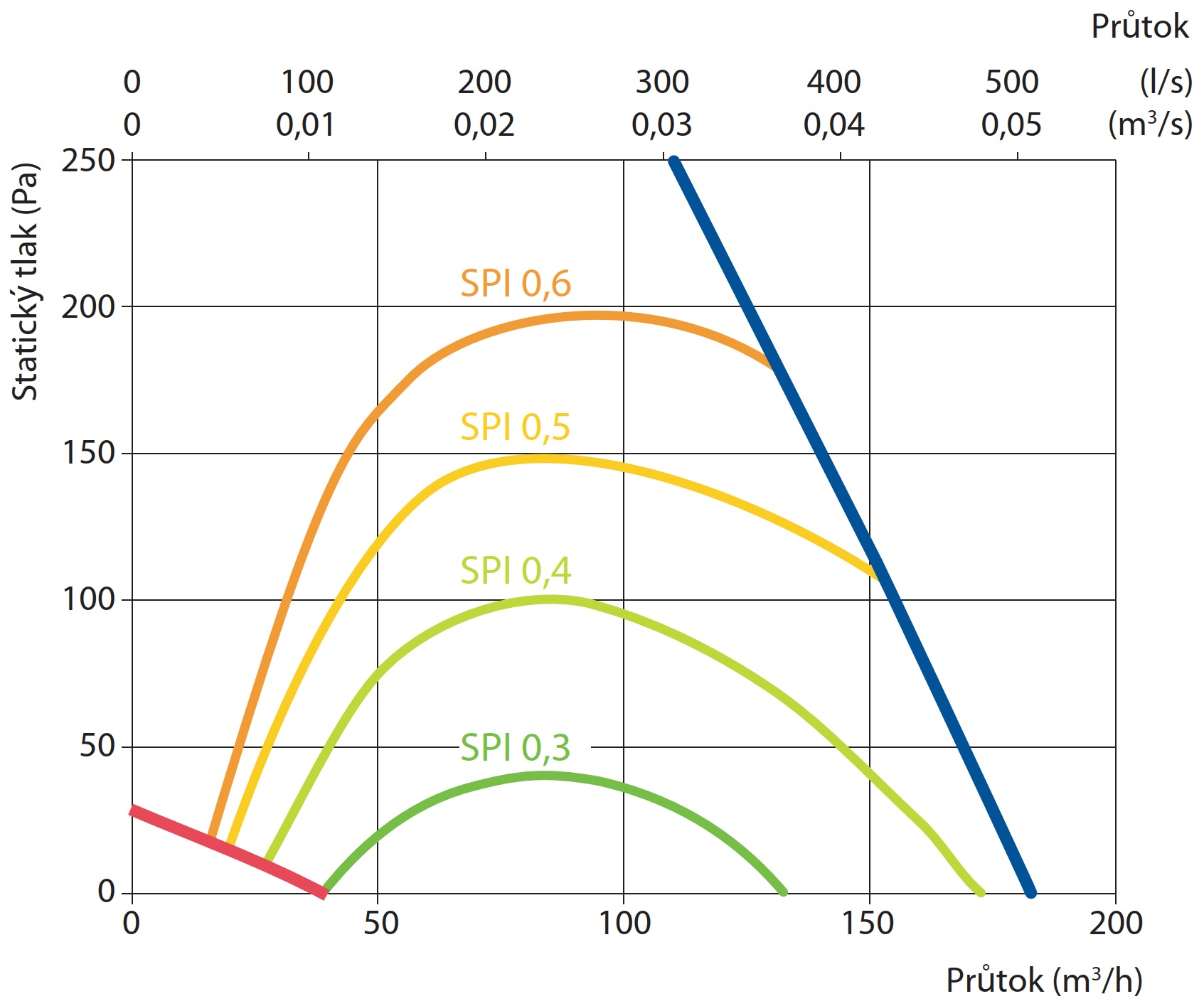

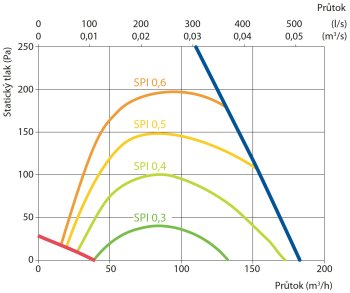

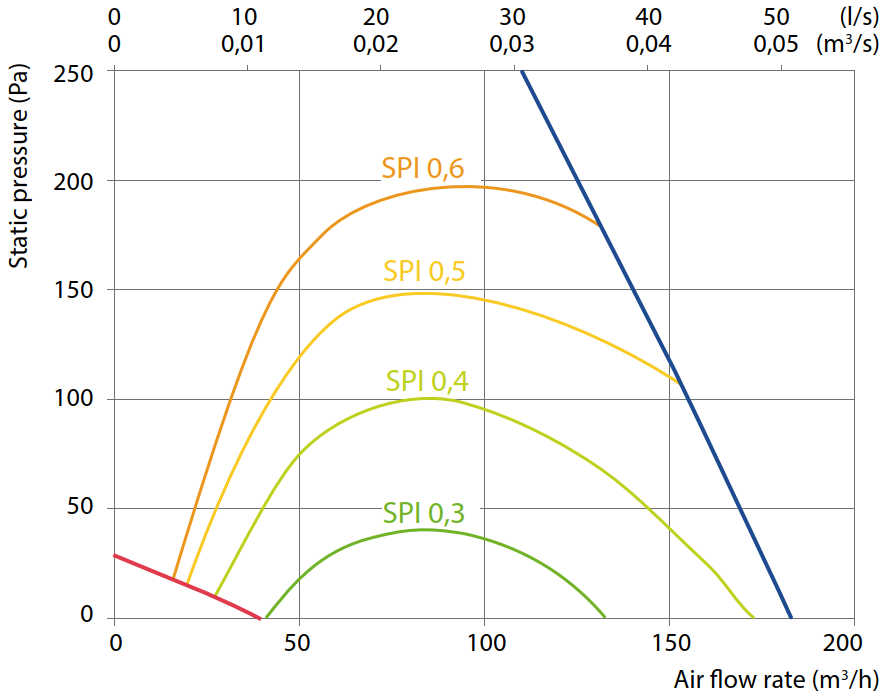

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT - stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 150 | ||
|---|---|---|---|
| Hmotnost jednotky, kg | 29 | ||
| Rozměry jednotky ŠxVxH, mm | 780x280x460 | ||
| Rozměry filtrů ŠxVxH, mm | 225x172x46 | ||
| Napájení, V | 1~230 | ||
| Maximální provozní proud, A | 3,2 | ||
| Tepelná účinnost ZZT, % | 82 | ||
| Minimální prostor pro údržbu, mm | 780 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 32 | ||
| Ovládací panely | C6.1 + C6.2 | ||
Soubory ke stažení
DOMEKT C8 instalační manuál
DOMEKT C8 uživatelský manuál
DOMEKT R 150 F - výkres dwg
DOMEKT R 150 F schéma dílů a manuál pro recyklaci
DOMEKT R 150 F - funkční schéma
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-L230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač/chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Vodní chladič | DCW-0,2-1 |
