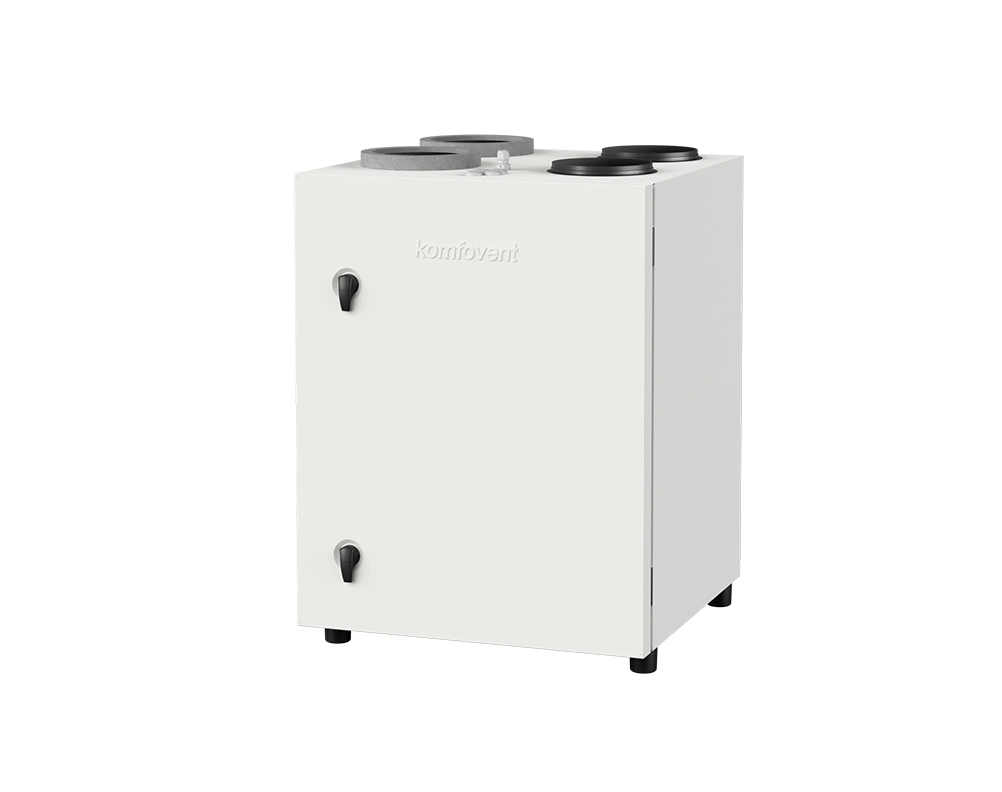

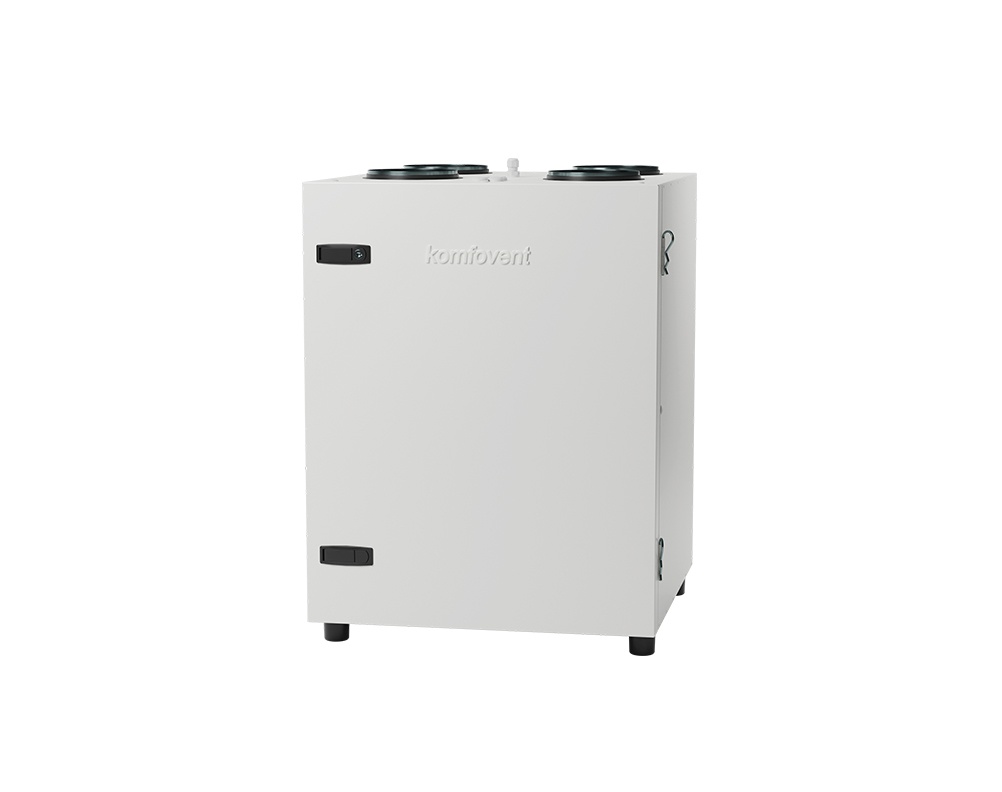

DOMEKT CF 400 V C6M
- Maximální průtok vzduchu - 421 m3/h
- A+ energetická třída
- Integrovaný systém regulace KOMFOVENT C6M
- Jedna z nejvyšších účinností na trhu
- 2 zabudované ohřívače - jednotka v provozu i při nízkých teplotách
- instalace do výklenků širokých 600 mm
- BIM Model on MagiCAD cloud
Katalogový list CF 400 V C6M
Popis řídícího systému jednotek DOMEKT - KOMFOVENT C6,C6M,C8
SVT kódy NZÚ:
SVT31034 - entalpický výměník ZZT (ER)
SVT5823 - kondenzační výměník ZZT
Možnosti ovládání VZT jednotky

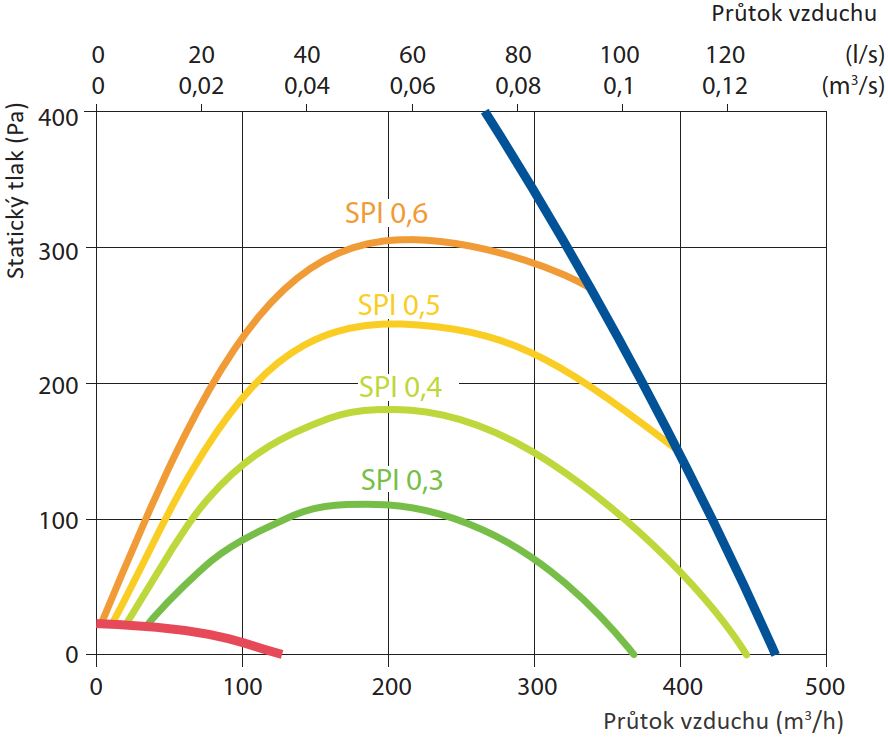

Výkonová charakteristika
Aktuální technické parametry VZT jednotek DOMEKT jsou k dispozici v návrhovém programu. Návrhový program DOMEKT - stáhnout
Technické parametry
| Maximální průtok vzduchu, m3/h | 422 | ||
|---|---|---|---|
| Hmotnost jednotky, kg | 55 | ||
| Rozměry jednotky ŠxVxH, mm | 598x750x585 | ||
| Rozměry filtrů ŠxVxH, mm | 350x220x46 | ||
| Napájení, V | 1~230 | ||
| Maximální provozní proud, A | 8,1 | ||
| Tepelná účinnost ZZT, % | 89 | ||
| Minimální prostor pro údržbu, mm | 750 | ||
| Akustický tlak LPA, dB(A) ve vzdálenosti 3m od opláštění | 34 | ||
| Ovládací panely | C6.1 + C6.2 | ||
Soubory ke stažení
DOMEKT C6M instalační manuál
DOMEKT C6M uživatelský manuál
DOMEKT CF 400 V - energetický štítek
DOMEKT CF 400 V - výkres dwg
DOMEKT CF 400 V - schéma dílů a manuál pro recyklaci
DOMEKT CF 400 V - funkční schéma
DOMEKT CF 400 V - schéma zapojení
Příslušenství
| Čidlo CO2 - interiérové | NL-ECO-CO2 |
| Čidlo CO2 - kanálové | ADS-CO2-D |
| Čidlo RH - interiérové | NL-ECO-RH |
| Čidlo RH - kanálové | ADS-RH-D |
| Bezdrátový router | Wi-R |
| Čidlo variabilního průtoku (VAV) | P2500 |
| Klapka se servopohonem | AGUJ-M-160-LF230/CM230 |
| Vodní ohřívač | DH-160 |
| Vodní ohřívač/chladič | DHCW-160 |
| 2-cestný ventil (ohřívač) | VVP47.10-0,4 |
| Směšovací uzel | PPU-HW-3R-15-0,4-W2 |
| 2-cestný ventil (chladič) | VVP47.10-1,6 |
| Přímý výparník | DCF-0,4-3 |
| Vodní chladič | DCW-0,4-3 |
